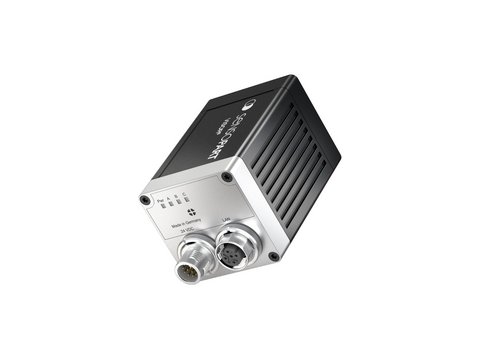

VISOR® Allround Professional

V20-ALL-P3-R-W-M2-L

Bestellcode:

V20-ALL-P3-R-W-M2-L

Bestellnummer:

632-91010

Kurzbeschreibung:

VISOR® V20 Allround, Professional, 255 Jobs mit je 255 Detektoren, rote Beleuchtung, Sichtfeld weit, motorischer Fokus, LAN Schnittstelle, Ziellaser

Beschreibung

Applikationen

Objekte erkennen

Messen

Identifizieren

Positionieren

Zählen

Robotik

255 Jobs mit je 255 Detektoren

Lagenachführung: X/Y und Drehlage

Mustervergleich, Kontur, Zielmarke 3D: Einlernen und Erkennen von Mustern, Konturen und 3D-Posen

Messschieber: Abstand zwischen Kanten

BLOB, Grauschwelle, Helligkeit: Bewerten von Helligkeiten

Kontrast: Bewertung des Kontrasts

Barcode: Lesen von 1D-Barcodes, EAN, UPC, RSS, 2/5 Interleaved, 2/5 Industrial, Code 32, Code 39, Code 93, Code 128, GS1, Pharmacode, Codabar

Datacode: Lesen von 2D-Codes: ECC200, QR-Code, PDF 417, ECC200 GS1

OCR: Lesen von Schriften

Klassifikation (KI): Zuordnung von Objekten mit KI-Technologie

Optische Daten
Bildchiptyp	Monochrom
Lichtquelle	LED
Lichtfarbe	Rot
Wellenlänge [nm]	625
LED Risikogruppe [RG]	0
Erläuterung Risikogruppe	Nach EN 62471
Auflösung	HDV2
Pixel Anzahl (H x V) [px]	1440 x 1080
Bildchiptechnologie	CMOS
Sensorgröße ["]	1/2,9
Pixelgröße [µm]	3,45
Sichtfeldtyp	Weit
Arbeitsabstand [mm]	10 ... 10.000
Brennweite [mm]	6,5
Öffnungswinkel [°]	46,0
Mindest-Sichtfeld (X x Y) [mm]	6 x 5
Blendenzahl	2,8
Schärfentiefe	Standard
Fokusantrieb	Motorisiert
Ziellaser	Laser rot (655 nm)
Laserklasse	1 (IEC 60825-1)

Funktionen
Hardware	VISOR®
Max. Anzahl Jobs	255
Max. Anzahl Detektoren	255
Lagenachführung	Konturvergleich, Mustervergleich, Kantenantastung
Verfügbare Detektoren	Mustervergleich, Kontur, Kontur (3D), Konturprüfung, BLOB, Zielmarke (3D), Datacode, Barcode, OCR, Helligkeit, Kontrast, Graustufe, Messschieber, Klassifikation (KI)
Ergebnisverarbeitung	Text, Zahlen, Robotik
Vorverarbeitung	Anordnung, Filter
Kalibrierung	Platte (Messen), Platte (Robotik), Hand-Eye (Robotik), Base-Eye (Robotik), Skalierung (Messen), Punktpaarliste (Robotik)
Robotikfunktionen	Greiferfreiraumprüfung, Ergebnisoffset Bildkoordinatensystem, Ergebnisoffset 2D, Ergebnisoffset 3D
Weitere Funktionen	Archivierung, Bildübertragung, individuelle Einzeichnungen, Mehrfachbildaufnahme, Multishot, Farbkanal Farbabstand und Binarisierung, Mehrfacherkennung für Kontur- und Mustervergleichdetektor, Mehrfacherkennung für Detektor Kontur (3D), Job Prüfsumme, bedingte Ausführungen
Netzwerkprotokolle	TCP/IP, Profinet, EtherNet/IP, sFTP, SMB, FTP, Service Port

Elektrische Daten
Betriebsspannung UB [V DC]	18 ... 30
Typische Stromaufnahme [mA]	350
Art der Spannungsquelle	Das Gerät muss über ein "Class 2"-Netzteil versorgt werden.
Bereitschaftsverzug [ms]	≤ 16.000
Verpolschutz	Ja
Überspannungsschutz	Nein
Restwelligkeit [%]	≤ 5 Vss, Schärfegrad 3
Erläuterung Restwelligkeit	EN 61000-4-17
Polarität	PNP/NPN
Kurzschlussschutz	Ja
Eingangsschwelle (High)	> UB-1V
Eingangsschwelle (Low)	< 3V
Eingangswiderstand [kΩ]	> 20
Ausgangsstrom max. [mA]	50
Erläuterung Ausgangsstrom max.	max. 100 mA an Pin 12
Induktive Lasten	Typ.: Relais 17 K / 2 H, Pneumatikventil 1,4 K / 190 mH
Max. Ausgangsstrom (Summe) [mA]	200
Ethernet Übertragungsrate [Mbit/s]	100
Anzahl schaltbarer IO	6
Anzahl Ausgänge	2
Anzahl Eingänge	2
Encoder Funktion	Ja

Mechanische Daten
Höhe [mm]	85,0
Länge [mm]	45,0
Breite [mm]	45,0
Gewicht [g]	~ 220
Material Frontscheibe	PMMA
Material Gehäuse	Aluminium (Guss)
Anschlussbezeichnung	Versorgung
- Pinanzahl	12
- Codierung	A
- Gewinde	M12x1
- Material	Metall
- Typ	Stecker
Anschlussbezeichnung	LAN
- Pinanzahl	4
- Codierung	D
- Gewinde	M12x1
- Material	Metall
- Typ	Buchse
Umgebungstemperatur: Betrieb [°C]	0 ... 50
Erläuterung Umgebungstemperatur: Betrieb	< 95 % Luftfeuchtigkeit, nicht kondensierend
Umgebungstemperatur: Lager [°C]	-20 ... 60
Erläuterung Umgebungstemperatur: Lager	< 95 % Luftfeuchtigkeit, nicht kondensierend
Schutzart	IP 65, IP 67
Erläuterung Schutzart	Bei C-Mount Geräten nur in Kombination mit Schutztubus
Schwing- und Schockfestigkeit	EN 60068-2-6, EN 60068-2-27

Klassifizierung Referenzmerkmale
Sensor (Bildauswertung)	27310205	ECLASS 10.1
Sensor (Bildauswertung)	27310205	ECLASS 11.0
Sensor (Bildauswertung)	27310205	ECLASS 11.1
Sensor (Bildauswertung)	27310205	ECLASS 12.0
Sensor (Bildauswertung)	27310205	ECLASS 13.0

VISOR® Benutzerhandbuch VISOR® Dokumentation

Herunterladen

Deutsch pdf, 34.38 MB

Herunterladen

Englisch pdf, 34.38 MB

Herunterladen

Französisch pdf, 34.52 MB

Herunterladen

Chinesisch pdf, 34.78 MB

Herunterladen

VISOR® S-Mount CAD (zip, 584.41 KB)

Herunterladen

VISOR® Betriebsanleitung - DE|EN|ES|FR|IT|ZH VISOR® Dokumentation (pdf, 1.89 MB)

Herunterladen

VISOR® Software V2.12.1.1 - Release Notes - DE|EN - 2024-11 Release Notes (pdf, 84.98 KB)

Herunterladen

Produktübersicht VISOR® - Vision-Sensoren für die Fabrikautomation Broschüre

Herunterladen

Deutsch pdf, 7.94 MB

Herunterladen

Englisch pdf, 7.92 MB

Herunterladen

Französisch pdf, 8.00 MB

Herunterladen

Spanisch pdf, 8.02 MB

Herunterladen

Portugiesisch pdf, 7.93 MB

Herunterladen

Koreanisch pdf, 8.58 MB

Herunterladen

VISOR® Benutzerhandbuch Web VISOR® Dokumentation

Herunterladen

Deutsch pdf, 5.34 MB

Herunterladen

Englisch pdf, 5.34 MB

Herunterladen

Französisch pdf, 5.34 MB

Herunterladen

Chinesisch pdf, 5.52 MB

Herunterladen

V20-ALL-P3-R-W-M2-L Technisches Datenblatt

Herunterladen

Deutsch pdf, 7.00 B

Herunterladen

Englisch pdf, 1.56 MB

Herunterladen

Französisch pdf, 7.00 B

Herunterladen

Spanisch pdf, 1.56 MB

Herunterladen

Portugiesisch pdf, 1.57 MB

Herunterladen

Chinesisch pdf, 1.78 MB

Herunterladen

Koreanisch pdf, 1.62 MB

Herunterladen

VISOR® Firmware V2.12.3.2 VISOR® Firmware (vis, 58.01 MB)

Herunterladen

VISOR® Software V2.12.3.2 - 64bit - Additional VISOR® PC-Software (exe, 623.63 MB)

Herunterladen

VISOR® Kommunikationshandbuch VISOR® Dokumentation

Herunterladen

Deutsch pdf, 4.73 MB

Herunterladen

Englisch pdf, 4.73 MB

Herunterladen

Französisch pdf, 4.78 MB

Herunterladen

Chinesisch pdf, 5.00 MB

Herunterladen

V20-ALL-P3-R-W-M2-L Technisches Datenblatt

Herunterladen

Deutsch pdf, 1.57 MB

Herunterladen

Englisch pdf, 1.56 MB

Herunterladen

Französisch pdf, 1.57 MB

Herunterladen

Spanisch pdf, 1.56 MB

Herunterladen

Portugiesisch pdf, 1.57 MB

Herunterladen

Chinesisch pdf, 1.78 MB

Herunterladen

Koreanisch pdf, 1.62 MB

Herunterladen

Empfohlenes Zubehör

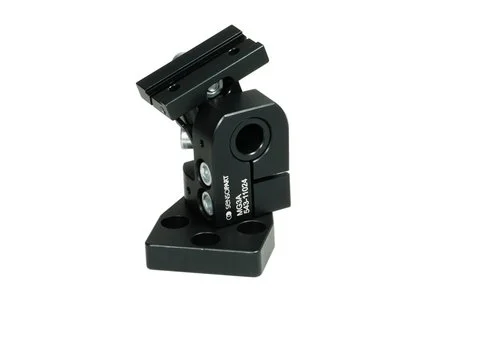

MG 3A

Montagewinkel mit Schwalbenschwanz und Rotation um 3 Achsen, Bohrung für Montagestange.

Empfohlenes Zubehör

ZCP 200-13x15-X01

Kalibrierplatte 200mm x 151.7mm x 4mm, 13x15 Punkte mit Fadenkreuzen

Empfohlenes Zubehör

C L12FG-S-5m-PUR

Empfohlenes Zubehör

CI L4MG/RJ45G-GS-5m-PUR

Beschreibung	Applikation	Branche
Positionskontrolle von Etiketten und Aufklebern	Inspektion (KI)	Getränke & Lebensmittel , Verpackungstechnik , Montage & Handhabung
Visualisierung des Gesamtprozesses mit SensoWeb	Inspektion (KI) , Identifikation , Positionierung , Klassifikation KI	Automobilindustrie , Montage & Handhabung , Robotik , Elektronik , Getränke & Lebensmittel , Kunststofftechnik , Labor-Automation , Pharma & Kosmetik , Solarindustrie , Verpackungstechnik
Überwachung des korrekten Schmiermittelauftrags	Inspektion (KI)	Robotik , Montage & Handhabung
