Präzise Abstandsmessung für die Automatisierungstechnik

DTECT® Distance: optoelektronische Distanzsensoren

Unsere optoelektronischen Distanzsensoren der Serie DTECT® Distance erfassen Abstände, Positionen und Höhen berührungslos mithilfe von Licht. Siestellen den Messwert als Signal für Steuerungs-, Regel- oder Prüfaufgaben zur Verfügung und eignen sich daher für die zuverlässige Abstandsmessung in der industriellen Automatisierung.

Die optoelektronischen Distanzsensoren überzeugen sowohl als kompakte Sensorlösungen für beengte Einbausituationen als auch für große Reichweiten von bis zu 70 m. Wählen Sie je nach Applikation zwischen verschiedenen Messprinzipien und Bauformen und finden Sie den passenden optischen Abstandssensor.


Abstandssensoren für alle Messaufgaben: Triangulationssensoren, Lichtlaufzeitsensoren mit IO-Link

Auswahlhilfe: Welchen Abstandssensor benötigen Sie?

Für unterschiedliche Messaufgaben stehen innerhalb unserer Serie DTECT® Distance optoelektronische Distanzsensoren mit verschiedenen Messprinzipien zur Verfügung. Unterteilt werden sie in zwei Gruppen: Sensoren für hochpräzise Nahbereichsmessungen und Sensoren für größere Distanzen. Die Wahl des passenden Sensors richtet sich vor allem nach dem benötigten Messbereich, der geforderten Präzision sowie den Umgebungsbedingungen der Anwendung.

DTECT Distance® - Abstandssensoren von SensoPart

Triangulationssensoren für präzise Nahbereichsmessung

Triangulationssensoren sind die richtige Wahl für präzise Abstandsmessungen im Nahbereich (bis 1.000 mm). Sie erfassen kurze Distanzen mit hoher Wiederholgenauigkeit und stabiler Signalqualität und eignen sich daher besonders für Positionieraufgaben, Höhenmessungen und Kontrollprozesse in industriellen Anwendungen.

Geeignete Sensoren für den Nahbereich:

FT 10-RLA
FT 25-R(L)A
FT 55-RL(2)AM

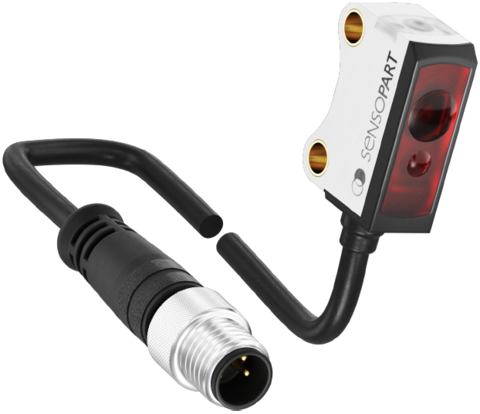

FT 10-RLA: unser Kleinster

Mit dem Volumen und Gewicht eines Zuckerwürfels passt der FT 10-RLA in nahezu jede Lücke.

FT 25-R(L)A: für alle Messaufgaben

Die Laser- und LED-Varianten FT 25-R(L)A im Miniaturformat sind für einfache Applikationen die perfekte Lösung.

FT 55-RL(2)AM: leistungsstarke Präzision

Der FT 55-RL(2)AM bietet exzellente Leistungsmerkmale über den gesamten Arbeitsbereich von bis zu 1000 mm.

Lichtlaufzeitsensoren für große Distanzen

Abstandssensoren mit Lichtlaufzeitmessung eignen sich für zuverlässige Distanzmessungen über größere Strecken (bis zu 70 m). Sie erfassen Objekte stabil auch über mehrere Meter und werden typischerweise für Positionsbestimmung, Objekterfassung oder Abstandskontrolle in Förder-, Lager- und Robotikanwendungen eingesetzt.

Unsere Sensoren mit hoher Reichweite:

FT 25-RLAP
FT 55-RLAP
FR 55-RLAP

FT 25-RLAP: für präzise Positionserkennung

Der FT 25-RLAP erkennt zuverlässig die korrekte Position von Komponenten im Montageprozess und prüft auch kleine Details sicher.

FT 55-RLAP: universell einsetzbar

Mit Reichweiten bis 5 m eignet sich der FT 55-RLAP besonders für Fachbelegkontrollen in Hochregallagern

FR 55-RLAP: für hohe Reichweiten

Mit bis zu 70 m Reichweite ermöglicht das Reflektorgerät FR 55-RLAP die exakte Positionsermittlung von Laufkränen oder dem Abstand von Flurfahrzeugen.

Produkte filtern

Baureihe
Einstellbereich [mm]
Linearität [mm]
Messwertausgabe
Anschlussbezeichnung
Lichtquelle
Laserklasse
Wiederholgenauigkeit [mm]
Auswahl:
Alle Filter zurücksetzen

Leider wurden keine Produkte gefunden, die Ihren Suchkriterien entsprechen.

24 Produkte entsprechen Ihren Suchkriterien

Abbildung
Beschreibung
Einstellbereich
Messwertausgabe
Lichtquelle
Anschlussbezeichnung
FT 55-RL2AM-480-PNSUIDL-L5M
Laser Distanzsensor, Arbeitsbereich 120…600 mm, 2xQ, QA 4…20mA / 0.1...10V, IO-Link, Laserklasse 2, Autodetect (PNP/NPN), Metallgehäuse, IP 67 / IP 69, Display, Metallstecker M12, 5polig
Einstellbereich
120 ... 600
Messwertausgabe
Analog (Spannung), Analog (Strom), IO-Link
Lichtquelle
Laser
Anschlussbezeichnung
Stecker, M12x1, 5-polig, IO-Link
FT 55-RLAP-5-PNSUL-L5
Abstandssensor mit Lichtlaufzeitmessung, Taster, 0,1...5m, Laser, Analog 0...10V, Auto-Detect, N.O./N.C., Teach-in, Stecker M12 5-polig, IP67 & IP69K, IO-Link COM2, Min Zykluszeit 2.7ms, SIO Modus wird unterstützt
Einstellbereich
100 ... 5000
Messwertausgabe
Analog (Spannung), Analog (Strom), IO-Link
Lichtquelle
Laser
Anschlussbezeichnung
Stecker, M12x1, 5-polig, IO-Link
FT 25-RLAP-1500-PNSUL-M4M
Abstandssensor mit Lichtlaufzeitmessung, 0,1...1,5 m, Laser, Analog 1…10 V, Auto-Detect, N.O./N.C., Metallstecker M8 4-polig, IP 67 & IP 69, IO-Link
Einstellbereich
100 ... 1500
Messwertausgabe
Analog (Spannung), IO-Link
Lichtquelle
Laser
Anschlussbezeichnung
Metallstecker, M8x1, 4-polig, IO-Link
FT 55-RLAP2-PNSL-L4
Abstandssensor mit Lichtlaufzeitmessung, Taster, 0,06...5m, Laser, Messwertausgabe via IO-Link, Auto-Detect, N.O./N.C., Teach-in, Stecker M12 5-polig, IP67 & IP69K, IO-Link COM2, Min Zykluszeit 2.7ms, SIO Modus wird unterstützt
Einstellbereich
60 ... 5000
Messwertausgabe
IO-Link
Lichtquelle
Laser
Anschlussbezeichnung
Stecker, M12x1, 4-polig, IO-Link
FT 55-RLAP2-2PNSL-L5
Abstandssensor mit Lichtlaufzeitmessung, Taster, 0,06...5m, Laser, Messwertausgabe via IO-Link, 2x Auto-Detect, N.O./N.C., Teach-in, Stecker M12 5-polig, IP67 & IP69K, IO-Link COM2, Min Zykluszeit 2.7ms, SIO Modus wird unterstützt
Einstellbereich
60 ... 5000
Messwertausgabe
IO-Link
Lichtquelle
Laser
Anschlussbezeichnung
Stecker, M12x1, 5-polig, IO-Link
FT 55-RLAM-800-PNSUID-S1L8M
Laser Distanzsensor, Arbeitsbereich 200…1000 mm, 2xQ, QA 4…20mA / 0.1...10V, RS485, Laserklasse 1, Autodetect (PNP/NPN), Metallgehäuse, IP 67 / IP 69K, Display, Metallstecker M12, 8polig
Einstellbereich
200 ... 1000
Messwertausgabe
Analog (Spannung), Analog (Strom), IO-Link, RS485
Lichtquelle
Laser
Anschlussbezeichnung
Stecker, M12x1, 8-polig
FT 55-RLAM-480-PNSUIDL-L5M
Laser Distanzsensor, Arbeitsbereich 120…600 mm, 2xQ, QA 4…20mA / 0.1...10V, IO-Link, Laserklasse 1, Autodetect (PNP/NPN), Metallgehäuse, IP 67 / IP 69, Display, Metallstecker M12, 5polig
Einstellbereich
120 ... 600
Messwertausgabe
Analog (Spannung), Analog (Strom), IO-Link
Lichtquelle
Laser
Anschlussbezeichnung
Stecker, M12x1, 5-polig
FT 55-RLAM-160-PNSUID-S1L8M
Laser Distanzsensor, Arbeitsbereich 40...200 mm, 2xQ, QA 4…20mA / 0.1...10V, RS485, Laserklasse 1, Autodetect (PNP/NPN), Metallgehäuse, IP 67 / IP 69K, Display, Metallstecker M12, 8polig
Einstellbereich
40 ... 200
Messwertausgabe
Analog (Spannung), Analog (Strom), IO-Link, RS485
Lichtquelle
Laser
Anschlussbezeichnung
Stecker, M12x1, 8-polig
FT 55-RLAM-320-PNSUIDL-L5M
Laser Distanzsensor, Arbeitsbereich 80...400 mm, 2xQ, QA 4…20mA / 0.1...10V, IO-Link, Laserklasse 1, Autodetect (PNP/NPN), Metallgehäuse, IP 67 / IP 69, Display, Metallstecker M12, 5polig
Einstellbereich
80 ... 400
Messwertausgabe
Analog (Spannung), Analog (Strom)
Lichtquelle
Laser
Anschlussbezeichnung
Stecker, M12x1, 5-polig, IO-Link
FT 25-RLAP-1500-PNSUL-KL4
Abstandssensor mit Lichtlaufzeitmessung, 0,1...1,5 m, Laser, Analog 1…10 V, Auto-Detect, N.O./N.C., Kabelschwanz 150 mm mit Stecker M12 4-polig, IP 67 & IP 69, IO-Link
Einstellbereich
100 ... 1500
Messwertausgabe
Analog (Spannung), IO-Link
Lichtquelle
Laser
Anschlussbezeichnung
Kabelschwanz, 150 mm mit Stecker, M12x1, 4-polig, IO-Link

2D Vision-Guided-Robotics mit integrierter Abstandsmessung

VISOR® Robotic +Z – Vision-Sensor mit Abstandsmessung

Der VISOR® Robotic +Z kombiniert 2D-Vision mit integrierter Distanzmessung direkt am Roboterarm. Er liefert präzise Tiefen- und Positionsdaten für schnelles, sicheres Greifen und Positionieren.

Zum VISOR® Robotic +Z

Die Vorteile unserer DTECT® Distance Abstandssensoren

  • Berührungslose Messung ohne Verschleiß oder mechanische Belastung
  • Hohe Wiederholgenauigkeit für stabile Prozesse
  • Schnelle und robuste Messwerterfassung auch bei dynamischen Prozessen
  • Flexible Integration in Maschinensteuerungen (z. B. via IO-Link)
  • Breite Einsatzmöglichkeiten von präzisen Nahbereichsmessungen bis zu größeren Distanzen
  • Universelle Messlösung in vielen Bereichen der industriellen Automatisierung

DTECT® Distance Key Visual

IO-Link: Sensoren intelligent vernetzen

Mit der ersten, weltweit standardisierten IO-Link-Technologie kommunizieren Aktoren und Sensoren effizient. Nutzen Sie die Vorteile unserer IO-Link-Sensoren und profitieren Sie von schneller Inbetriebnahme, gezielter Wartung und fehlerfreier Signalübertragung – für eine zuverlässige Smart Factory.

Mehr über IO-Link erfahren

Themenbanner IO-Link

Sie haben Interesse an unseren Produkten?

Unsere Experten beraten Sie gerne! Sie erreichen uns telefonisch unter der +49 7673 8210 oder über unser Kontaktformular.

JETZT KONTAKT AUFNEHMEN

Typische Anwendungen optoelektronischer Distanzsensoren

Optische Abstandssensoren werden in der industriellen Automatisierung für unterschiedlichste Mess- und Kontrollaufgaben eingesetzt. Sie ermöglichen eine präzise Distanz- und Positionsbestimmung, unterstützen stabile Produktionsprozesse und liefern zuverlässige Messwerte auch bei wechselnden Materialien oder anspruchsvollen Umgebungsbedingungen.

Je nach Anwendung kommen unterschiedliche Sensoren der DTECT® Distance Serie zum Einsatz. Einige Beispiele und die zugehörigen Sensorlösungen finden Sie im Folgenden.

Positionserkennung an Robotern

Bei Robotik- und Handhabungsanwendungen wird häufig die exakte Position einzelner Bauteile oder Komponenten überwacht. So lassen sich beispielsweise Höhensprünge erfassen, um die korrekte Position von Schrauben oder anderen Bauteilen sicherzustellen. Durch die präzise Abstandsmessung kann der Prozess stabilisiert und Fehlmontagen vermieden werden.

Um die gestapelten Gehäuseteile im Materialbehälter mit Hilfe der Vision-Kamera VISOR® Robotic entnehmen zu können, muss der Triangulationssensor FT 55-RLAM die genaue Stapelhöhe ermitteln und den Robotergreifer sowie die Kameras im richtigen Arbeitsabstand ausrichten.

Stapelhöhe kontrollieren

In der Holz-, Verpackungs- und Handlingindustrie ist die zuverlässige Erfassung von Stapelhöhen entscheidend für automatisierte Förder- und Materialflussprozesse. Optische Abstandssensoren messen kontinuierlich die Höhe von gestapelten Materialien oder Verpackungseinheiten und ermöglichen so eine sichere Steuerung von Zuführung, Entnahme oder Weiterverarbeitung.

Positionskontrolle von Karosserieteilen mit optischen Sensoren

Anwesenheits- und Positionskontrolle in Montageprozessen

In Montage- und Handlingprozessen müssen Komponenten oft zuverlässig auf Anwesenheit und korrekte Position überprüft werden. Optische Abstandssensoren unterstützen hier die Materialflusssteuerung, beispielsweise an Handarbeitsplätzen oder in automatisierten Montagelinien. Durch die kontinuierliche Distanzmessung kann erkannt werden, ob ein Bauteil vorhanden ist und sich in der vorgesehenen Position befindet.
