UMT 30-6000-A-IUD-L5

Order code:

UMT 30-6000-A-IUD-L5

序号：

690-51569

简短的说明：

超声波传感器 M30，扫描距离：6000 mm，1 个带自动切换的模拟输出 (4-20 mA/0-10 V)，2 个按钮，7 段显示器，同步/多路输入，带附加功能，M12 插头，5 针，可取代 UM 30-6000 A-HP R1

描述

扫描范围最长达 6 m
自动选择输出电流或电压
通过数字显示轻松预设传感器，传感器可立即投入运行
在有限空间内最多可同步 10 台设备
具有众多辅助功能的附加特性

功能
设置模拟特性曲线	通过示教按钮和 7 段显示器以数字方式实现
显示	参数配置
显示屏，LED 1	切换输出指示器
显示屏，LED 2	切换输出指示器
设置选项	通过示教按钮实现按键锁定通过示教按钮实现出厂设置
示教模式	模式 1：设置窗口范围模式 2：上升/下降输出特性
默认设置	测量范围：最大量程范围窗口模拟信号范围：盲区和操作扫描切换距离输出：上升模拟特性曲线
附加功能	– 省电模式 – 显示屏模式 – 电流或电压输出选择 – 测量值过滤 – 过滤信号强度 – 响应延迟 – 前景抑制 – 多路操作设备地址 – 多路操作的最高地址 – 测量范围 – 标定显示 – 检测范围，敏感度

电气数据
工作电压 UB [V DC]	9 ... 30
工作电压 UB 说明	最大 10% 残余纹波，UB 范围内
空载电流 [mA]	≤ 80
就绪延迟 [ms]	≤ 300
反极性保护	是
短路保护	是
响应时间 Q [µs]	≤ 240,000
模拟输出 QA 电流 [mA]	4 ... 20
模拟输出 QA 电压 [V]	0 ... 10
输出端数量	1

机械数据
高度 [mm]	105.0
直径	M30
重量 [g]	~ 270
外壳材料	镀镍铜，塑料工件：PBT、TPU
材料，超声波转换器	聚氨酯泡沫，含玻璃的环氧树脂
环境温度：运行时 [°C]	-25 ... 70
环境温度：储存 [°C]	-40 ... 85
保护等级	IP 67
保护等级说明	已连接 IP 67 插头
抗振动和抗冲击	EN 60947-5-2
连接名称	M12x1 插头，5 引脚
螺纹	M12

技术数据
极限范围 [mm]	0 ... 8,000
工作扫描距离 [mm]	600 ... 6,000
超声波频率 [Hz]	~ 80,000
分辨率 [mm]	2.400
分辨率说明	0.18 至 2.4 mm，取决于所设置的模拟窗口
重复性 [mm]	≤ 9.00
重复性说明	相对于电流测量值 ± 0.15%
准确度	± 1%（内部补偿温度漂移，无需补偿即可关闭 0.17%/K），参数可通过控制面板进行配置。

Klassifizierung Referenzmerkmale
Ultrasonic distance sensor	EC001846	ETIM 6.0
Ultrasonic distance sensor	EC001846	ETIM 7.0
Ultraschall Abstandssensor	EC001846	ETIM 8.0
Ultrasonic distance sensor	27270804	ECLASS 10.1
Ultrasonic distance sensor	27270804	ECLASS 11.0
Ultrasonic distance sensor	27270804	ECLASS 11.1
Ultrasonic distance sensor	27272806	ECLASS 12.0
Ultrasonic distance sensor	27272806	ECLASS 13.0

UMT 30-...-A(E)-IUD-L5 Ultrasonic sensors (pdf, 695.05 KB)

UMT 30-6000 CAD (zip, 2.07 MB)

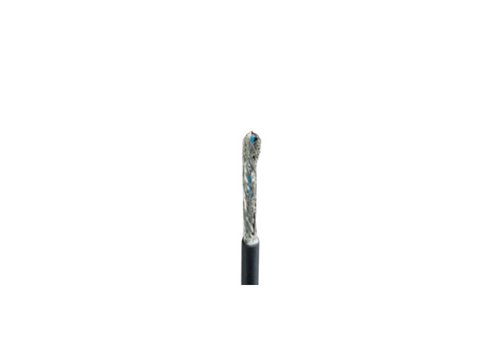

L5-10m-G-PUR
